Sistemi ESD: Protezione dalle scariche elettrostatiche negli ambienti critici

Ecco i punti cardine della normativa:

1. Il quadro normativo: IEC 61340-5-1

Questa è la "bibbia" del settore. Definisce i requisiti per un programma di controllo ESD.

• Scopo: Proteggere i dispositivi sensibili alle scariche elettrostatiche (ESDS) durante le fasi di produzione, test, stoccaggio e imballaggio.

• Il concetto di EPA (Electrostatic Protected Area): La norma stabilisce che all'interno di un'area protetta, il potenziale elettrico deve essere uniforme. Ogni oggetto conduttivo (incluso l'operatore) deve essere collegato a terra.

2. Requisiti specifici per il sistema Pavimento-Calzatura

La norma non valuta quasi mai il pavimento da solo, ma come parte di un sistema. Il test principale previsto dalla IEC 61340-4-1 riguarda la resistenza verso terra.

Ecco i valori limite per essere a norma:

• Resistenza verso terra (R₉): Deve essere inferiore a 1×109Ω

• Test del camminamento (Body Voltage Test): Questo è il test più severo. Un operatore con calzature specifiche cammina sul pavimento e la tensione generata sul suo corpo non deve superare i 100 Volt.

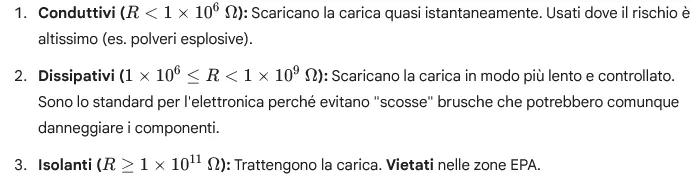

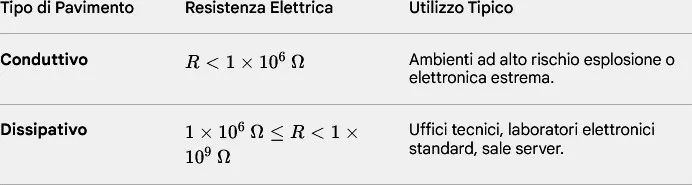

3. La classificazione dei materiali

La normativa distingue i materiali in base alla loro capacità di muovere la carica elettrica:

4. Certificazione e Manutenzione (Punto critico)

Un errore comune è pensare che una volta posato il pavimento, la sicurezza sia eterna. La norma prevede:

• Verifiche periodiche: La resistenza va misurata ciclicamente perché sporco, usura o detergenti errati possono rendere isolante un pavimento nato come dissipativo.

• Pulizia specifica: Non si possono usare cere comuni o detergenti siliconici, poiché creano uno strato isolante "sopra" il pavimento ESD, annullandone l'efficacia.

Checklist: La tua azienda è a rischio ESD?

Se rispondi "Sì" a una sola di queste domande, la posa di un pavimento ESD non è più un'opzione, ma una necessità tecnica.

1. Maneggiate componenti "Sensi-Volt"?

Controlla le schede tecniche dei componenti che transitano nei tuoi reparti. Se lavori con microchip, sensori, LED ad alta efficienza o dispositivi con soglia di sensibilità inferiore a 100V, la carica elettrostatica generata da un operatore che cammina su un pavimento normale (che può superare i 3.000V) è sufficiente a distruggerli istantaneamente.

• Il test rapido: Hai mai notato guasti inspiegabili che i test di fabbrica non riescono a isolare? Potrebbero essere danni latenti da ESD.

2. L'ambiente è classificato ATEX o ad alta purezza?

In presenza di vapori infiammabili, polveri fini (come farina, polvere di metallo o chimici) o gas, una scintilla invisibile può innescare un incendio o un'esplosione. Allo stesso modo, se lavori in una Camera Bianca, un pavimento statico attira polvere e contaminanti come un magnete, rendendo inutili i tuoi sistemi di filtraggio dell'aria.

• Il segnale visivo: Noti accumuli di polvere eccessivi sulle superfici di lavoro o sui macchinari nonostante le pulizie frequenti? È l'effetto "attrazione statica".

3. I "falsi positivi" e i reset improvvisi sono frequenti?

Nei Data Center o nei laboratori di test, l'elettricità statica non danneggia solo l'hardware, ma "corrompe" i dati. Se i tuoi server subiscono riavvii improvvisi, errori di lettura/scrittura o interferenze nei segnali di misurazione, il colpevole potrebbe essere il pavimento che non scarica correttamente l'energia accumulata dai rack o dal personale.

• La prova del nove: Gli operatori lamentano spesso la classica "scossa" toccando maniglie, carrelli o telai metallici? Se la sentono loro, l'elettronica la sta già subendo da tempo.
